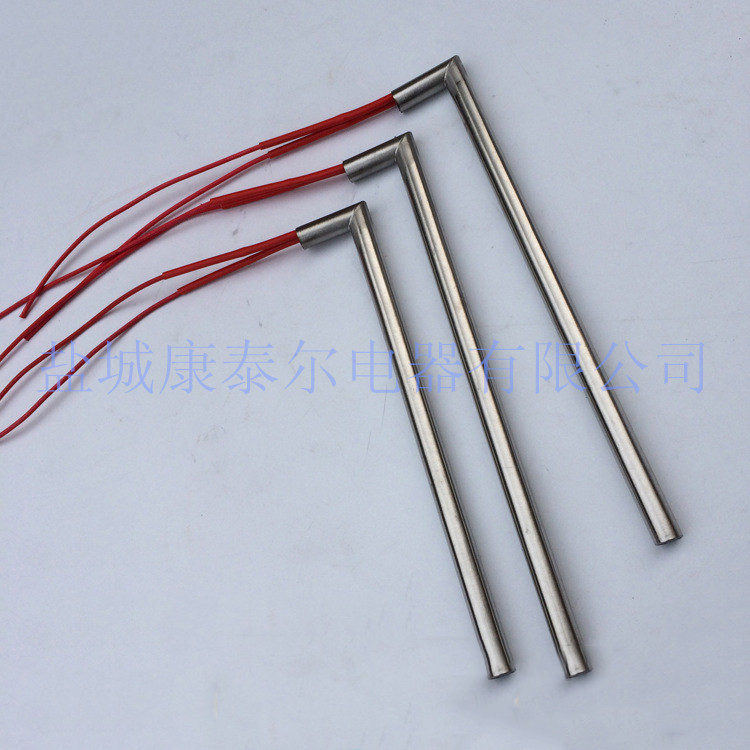

上图为盐城康泰尔拍摄的 L型直角单头加热管 实物图

       单头电热管又叫单端电热管、弹筒电热管(Cartridge Heaters)，是电热管(管状电热元件)的一种，在中国电热行业，有一很久称谓的型号：M3。在90年代后期由于电热管在中国广泛应用，电热管的形状也现很多，在中国南方就将这种一头出线模具用的电热管称为单头电热管或单端电热管。

      单头电热管典型结构（最大众化的结构）和电热管是一样的，一般由5个部分组成：绝缘子、封口材料、引出棒、填充料、电热丝、金属护套管、接线端。螺旋电热丝与引出帮位于金属护套管的中央，它的制造工艺是将螺旋型电热丝穿入无缝钢管、铜管或者铝管内，其间隙处通过多管填充机均匀地填充既绝缘又导热的氧化介质，如结晶氧化镁粉（也可用氧化铝或洁净石英砂等）。然后用缩管机将管径缩细，使氧化物介质密实（密度达到3.3g/cm3以上），保证电热丝与空气隔绝，中心位置不发生偏移而碰及管壁。这样，单位面积发热量就可增加十几倍，使用寿命也可以相应的提高至10年以上。与相同大热量的电热元件相比，管状电热管可节约5%的电热材料，而热效率可达到90%以上。

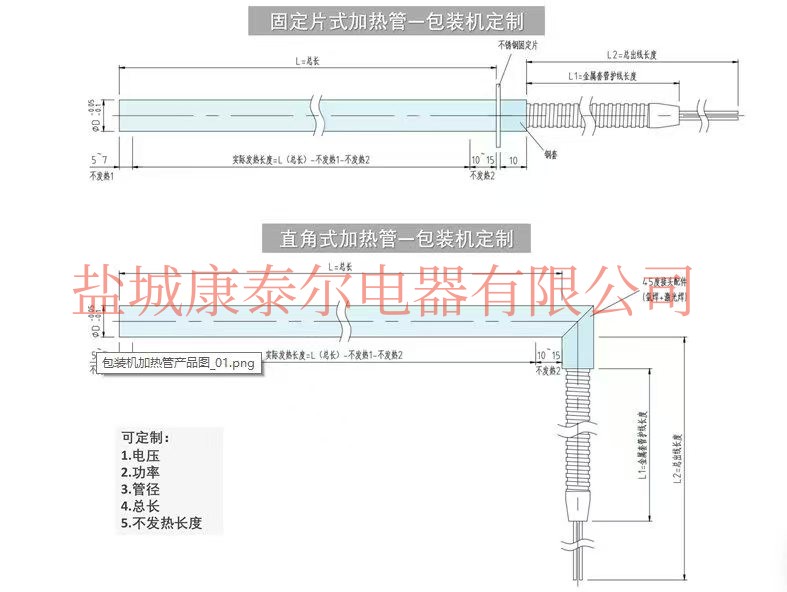

L型直角单头加热管设计及定制需知：

      1.电压、功率。

       2.管径的大小：可按照客户要求做到3-30mm。

       3.管身的长度：非标定制(最短20mm)。

       4.电热管的材质：主要材质有10#碳钢、SUS304、SUS321、SUS316L、不锈钢加涂层（防水垢处理）、SUS310S(俗称：2520)、钛管、Incoloy800等。

       5.电热丝的选择：主要有铁铬铝丝(北京首钢钢化丝)、镍铬丝(Cr20Ni80)、进口康泰尔丝(Kanthal)，取决于产品的表面负荷及工作环境(温度以及震动性)。

       6.其他：工作环境、接线柱或引线长度(耐温及材质)、是否需要安装螺纹(螺纹尺寸大小)、金属软管的直径以及长度等。

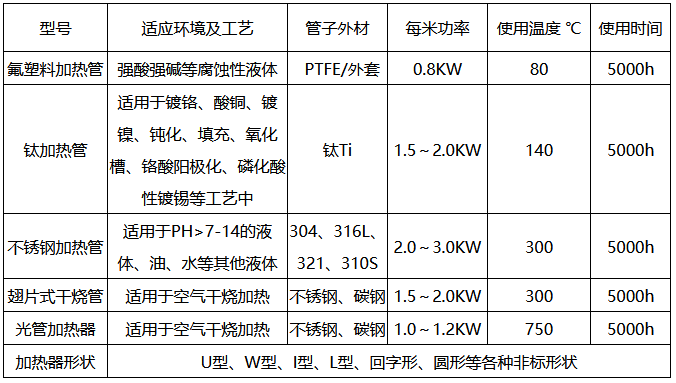

L型直角单头加热管的应用范围

    1、电镀厂、PCB、氧化厂等客户：由于加热液体都有腐蚀性，参照具体溶液及酸碱性，使用SUS316电加热管、钛电加热管、铁氟龙电加热管等。

     2、电子厂、模具厂等客户：锡炉、模具等单头加热管，一般要配合适合的尺寸，主要是管径、长度。

     3、空气干烧电加热管：一般烤箱、隧道炉（300-400℃）等用到翅片SUS304电加热管就可以，如果是热处理等温度要求较高的场所就需要用到SUS310电加热管。

     4、另外液体加热，电加热管要特别注意发热段，须浸入液体中。

L型直角单头加热管使用注意事项：

      1、单头电热管在使用期间，由于本身加热迅速散热条件差，常造成电热外部不锈钢管体焦黑、氧化、变形，因而造成内部发热元件-电热合金丝因高温空烧融断，造成单头电热管本身寿命缩短，所以优良的单头电热管不但需要生产质量好，更要求模具的材质与加工孔径（孔径与管径越接近越好），适合的孔径除了方便换单头电热管之外，也有利于两者热能之间的传导，因而延长加热管本身电热管的使用寿命。

      2、模具深孔加工应注意精度，不可两头钻孔，因为交接处无法密合而有较大孔隙，使加热管散热不良，被加热体温度不平均。

      3、应注意电热管出线端之氧化镁粉，在使用场所不可受到污染物与水分渗入，防止漏电，预留5mm于模具外。

      4、开机使用电热管，预热5分钟，以免因为空气潮湿或水分渗入管内，发生漏电危险，使用电热机械须加装接地线。

如有疑问可以联系--沈先生：13327998738（同微信）/ 0515-8860 4822
